投影機 / HID 燈特性量測系統:

我們提供可量測投影機光路或高壓放電燈(HID、UHP燈泡)特性之系統；可量測知項目包括光通量(流明值)、光源之頻譜、色座標、及色溫等。

以下系統示意圖中之編號所代表之儀器：

1. 高精度電流錶 2.待測光源/元件 3.積分球
4. 分光儀 5.個人電腦  6.電源供應器
7. 矽偵測器 8.視函數偵測器

9.單軸/雙軸步進馬達
10. 步進馬達控制器 11. 光箱 12. Iris
13. 針孔治具

1. HID/UHP 燈泡光通量量測系統示意圖：

當HID/UHP燈泡穩定後燈泡所發射出之光通量全部由積分球(直徑50公分)收集起來，由視函數偵測器偵測之，並由電流表讀出偵測器之輸出值，將該輸出電流換算成流明值。詳細可參考流明值之量測方法

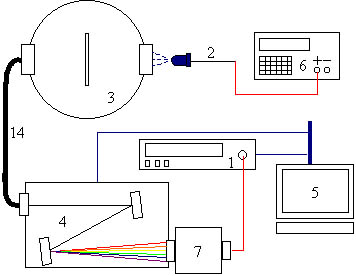

2.HID/UHP 燈泡光源頻譜量測系統示意圖：

當 HID/UHP燈泡穩定後燈泡所發射出之光線全部由積分球(直徑50公分)收集起來，並由光纖將待測光線導入至分光儀中(或分光卡中)，並由分光儀及矽偵測器(或分光卡)將光源之頻譜組成分析出來；而頻譜得知後，即可由頻譜計算出該光線之色座標及色溫。
