CMOS影像感測器特性量測系統:

我們提供 400nm~700nm波長之均勻光源均勻光源之直徑為14 mm單色光照度最大可達10 lux (@560nm)功率密度則可達 20 uW /cm2 可以量測影像感測器之靈敏度及RGB頻譜響應等

以下系統示意圖中之編號所代表之儀器

1. 高精度電流錶 2.待測光源/元件 3.積分球
4. 分光儀 5.個人電腦  6.電源供應器
7. 矽偵測器 8.視函數偵測器

9.單軸/雙軸步進馬達

10. 步進馬達控制器 11. 光箱 12. Iris
13. 針孔治具

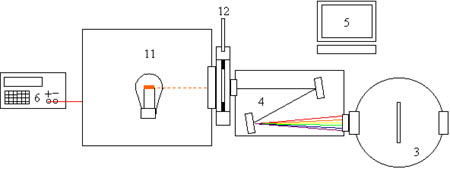

1. CMOS 影像感測器頻譜量測系統示意圖

電源供應器將光箱中之燈泡點亮後,光線由光箱中射出經過一個由步進馬達控制之可變孔隙控制進入分光儀中之光量,而由電腦控制分光儀輸出欲輸出之波長(380~680 nm,解析度1nmby pass 輸出白光),最後單色光由分光儀之輸出孔輸出,並進入積分球之中,由積分球之輸出口輸出變成一個直徑14mm之均勻光源而積分球上會有光強度偵測器來偵測目前輸出之光強度並回授至電腦中由電腦控制步進馬達改變入光孔隙之大小而調整至欲輸出之光強度若我們設定從380~680 nm輸出相同之功率,並量測在每個波長CMOS RGB sensor 之響應度即可得到RGB sensor之頻譜響應。
