積分球

提高您mcd量測的準確性:2.5cm積分球規格書(.PDF)

下載積分球規格書(.PDF)

積分球相關配件

您使用的積分球有硫酸鋇剝落的問題嗎? 本公司開發出最新的硫酸鋇塗佈方式，可確保您的硫酸鋇塗層之附著力較傳統之塗佈方法為佳，同時又能保有原本之高反射率，於可見光區範圍之反射率高於96%以上。

標準之光孔數目有 2，3，4 孔;開孔數目及位置亦可依客戶需求訂製，標準外型結構如下 :

2孔積分球 3孔積分球 4孔積分球

另為方便您連接光纖使用,我們亦提供光纖SMA轉接頭之輸出孔.

........Back to Product

2孔積分球之結構及尺寸如下所示 :

    unit: mm

Ø	O	T	R
50	14	2	20
100	14	2	20
200	14	3	20
300	14	4	20
500	14	10	20

　 3Ports Sphere 4 Ports Sphere <Top>

　

3孔積分球之結構及尺寸如下所示 :

unit: mm

Ø	O	R	T	Available
50	14	20	2	X	45	X
100	14	20	2	30	45	60
200	14	20	3	30	45	60
300	14	20	4	30	45	60
500	14	20	10	30	45	60

　2 Ports Sphere 4 Ports Sphere <Top>

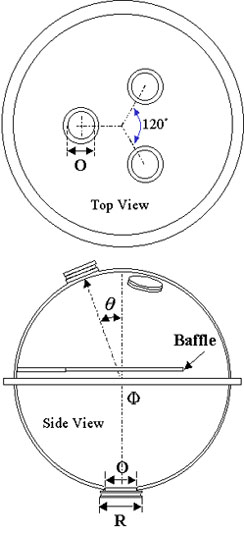

4孔積分球之結構及尺寸如下所示 : :

  unit: mm

Ø	O	R	T	Available
50	14	20	2	X	45	X
100	14	20	2	30	45	60
200	14	20	3	30	45	60
300	14	20	4	30	45	60
500	14	20	10	30	45	60

　 2 Ports Sphere 3Ports Sphere <Top>

General Specifications:

Item	Typical	Unit	Remark
Coating Material			BaSO4
BaSO4 Thickness	0.5	mm
Reflectance	>98	%	380~1100nm
Damage Threshold	1.5	J/cm^2	532nm YAG Laser
Thermal Stability	80	℃	Reflectance decay when temp. higher than 80℃
